产品名称：A8010

一、产品概述

STC-8010是一款通用的单传感器温度控制器，具备加热、温度超限报警等功能。制热保护延时可调，通电后温度超限报警延时可调。适用于加热设备

二、规格尺寸

1、前面板尺寸：长75×宽34.5（毫米）                             2、安装开孔尺寸：长71×宽29（毫米）

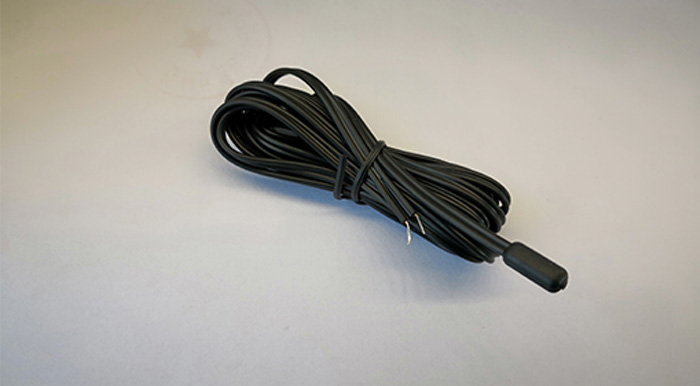

2、整机尺寸：长75×宽34.5×深85（毫米）                       4、传感器线长：2米（含探头长度）

三、技术参数

1、电源：220VAC+10%/-15%，50/60Hz                        2、整机功率：≤3W

3、测温范围：-50℃~90℃                                                4、测控范围：-50℃~90SSD·

5、温度分辨率：1℃                                                          6、测温精度：-50℃~70℃时±1℃，其余±2℃

7、制冷输出接点容量：16A/277VAC                                 8、传感器类型：NTC传感器

9、前面板防护等级：IP65                                                 10、工作环境温度：0℃~60℃

11、工作环境温度：20~85%（不可结露）                        12、存储温度：-30℃~75℃

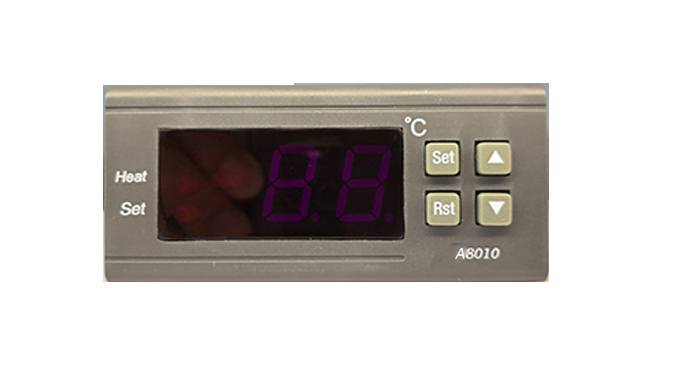

四、按键功能列表：

          按键名称                                   正常模式                                    修改参数模式

           按下Set键                            查看制热保护时间                      显示当前菜单的参数设定值

        按住Set键持续3秒                  进入参数修改模式

           按下Rst键                           查看温度超限偏差                           退出参数修改模式

            按下▲键                               查看温度上限                                  菜单项上翻

            按下▼键                               查看温度下限                                  菜单项下翻

       按住Set键不放再按▲键                                                                     参数值递增

       按住Set键不放再按▼键                                                                     参数值递减

五、控制输出：

制热：

温度高于或等于设定的温度上限时加热关闭，低于或等于设定的温度下限时制热开启，温度传感器故障后，制热按照开15分钟停30分钟的比例运行。机器通电后或加热关闭后运行完延时保护时间才允许加热再次开启。

报警：

温度超限偏差不为0时，温度高于设定的温度上限+温度超限偏差或低于设定的温度下限-温度超限偏差时闪烁显示当前温度，若机器已经运行完通电后温度超限报警延时则发生温度超限报警，此时
