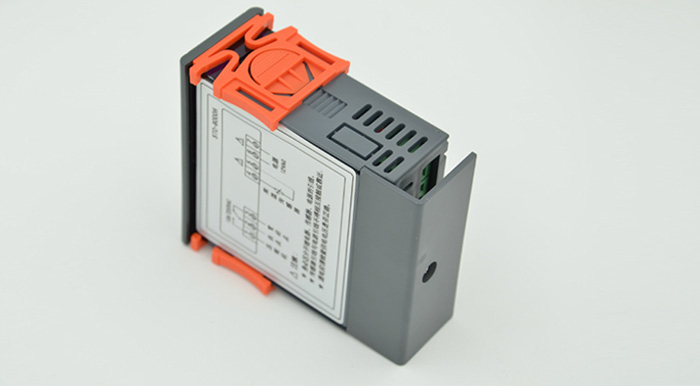

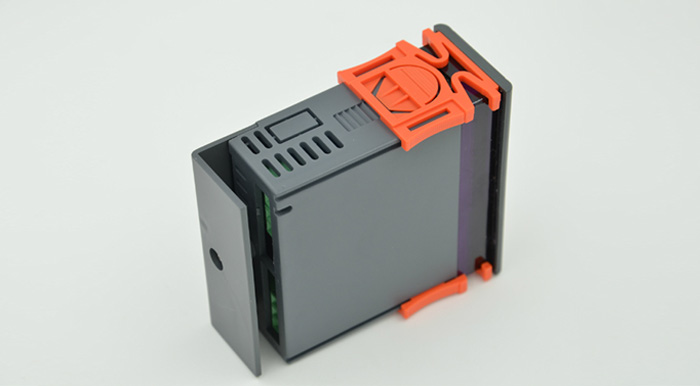

产品名称：A8000

一、产品概述

A8000是一款通用的单传感器温度控制器，具备制冷、温度超限报警等功能。压缩机保护延时可调，通电后温度超限报警延时可调。适用于冷库、冷藏等制冷行业。

二、规格尺寸

☆ 面板尺寸：长75×宽34.5（毫米）；

☆ 安装开孔尺寸：长71×宽29（毫米）；

☆ 整机尺寸：长75×宽34.5×深85（毫米）

三、技术参数

☆ 电源：220VAC +10%-15%, 50/60Hz；

☆ 整机功耗：≤3W；

☆ 测量范围：-50℃～99℃；

☆ 控温范围：-50℃～90℃；

☆ 温度分辨率：1℃；

☆ 测温精度：-50℃～70℃时±1℃，其余±2℃；

☆ 制冷输出节点容量：10A/277VAC，可直接驱动单相1/2HP及以下的压缩机

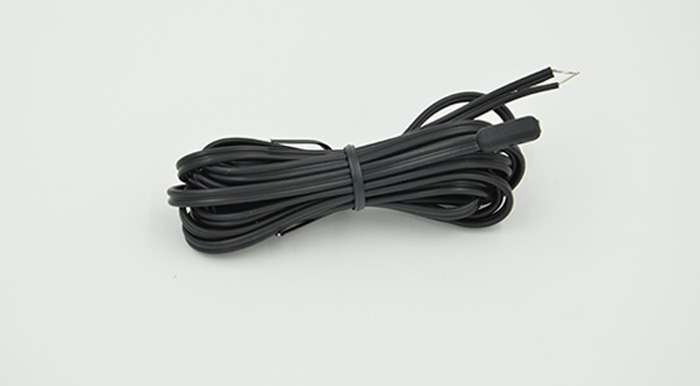

☆ 传感器类型：NTC传感器

☆ 前面板防护等级：IP65；

☆ 工作环境温度：0℃～60℃；

☆ 工作环境湿度：20～85％（无结露）。

☆ 存储温度：-30℃～75℃；

四、按键操作说明：

查看参数设定值：

按下▲键，显示设定的温度上限；按下▼键，显示设定的温度下限；按下Set键，显示设定的压缩机保护时间；按下Rst键，显示设定的温度超限偏差。

修改参数设定值：

按下Set键3秒以上进入参数修改模式，显示通电后最后调整的菜单选项，同时参数修改模式指示灯亮。

按▲键或▼键可上翻或下翻菜单选项；按Set键显示当前菜单的参数设定值。

按住Set键不放，再按▲键或▼键可以调整当前菜单的参数设定值；同时按住Set键和▲键持续一秒以上可以快速上调当前菜单的参数设定值；同时按住Set键和▼键持续一秒以上可以快速下调当前菜单的参数设定值。

按Rst键或30秒内无任何按键操作则保存参数修改并返回正常温度显示状态。

恢复参数设置：

机器通电时，首先检查参数设置是否正确。如果检查到错误，则显示E1，同时蜂鸣器鸣响。此时按Set键将恢复默认参数设置并正常工作，建议此时重新设定参数。

按键功能列表：

控制输出：

压缩机：

库温高于或等于设定的温度上限时压缩机开启，低于或等于设定的温度下限时压缩机关闭。库温传感器故障后，压缩机按照开15分钟停30分钟的比例运行。机器通电后或压缩机关闭后运行完压缩机保护时间才允许压缩机再次开启。

报警：

温度超限偏差不为0时，库温高于设定的温度上限+温度超限偏差或低于设定的温度下限-温度超限偏差时闪烁显示当前温度，若机器已运行完通电后温度超限报警延时则发生温度超限报警，此时蜂鸣器鸣响。温度回落到正常温度范围后解除报警。

存储器故障时闪烁显示E1且蜂鸣器鸣响；传感器故障时闪烁显示E2且蜂鸣器鸣响；库温高于99℃且低于120℃时显示HH。

报警时按任意键可手动消音，但不改变报警显示状态。

指示灯状态说明：

菜单说明：

安全规则：

★危险：

1、严格区分传感器引线、电源线及输出继电器接口，不可错接，继电器不可过荷；

2、所有的接线更改都必须在断开电源的情况下进行。

★警告：

本机器禁止在水中或过度潮湿的环境中使用，禁止在高温、强电磁干扰、强腐蚀环境中使用；

★注意：

1、供电电压应与机器上标注的电压相一致，并保证供电电压的稳定性；

2、为避免可能引入的干扰，建议传感器引线与电力线保持适当距离。

故障代码、原因及动作
