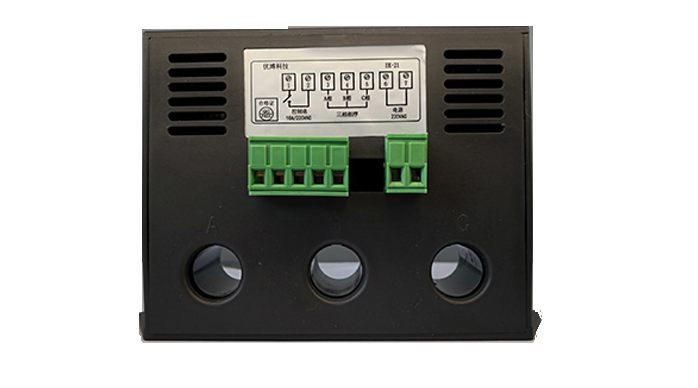

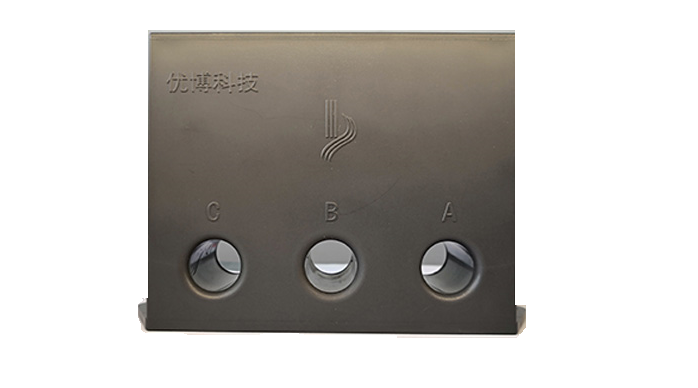

产品名称：EK-21/22

EK-21 不平衡、缺相、过载、相序（错相）保护 【一路常开输出】

EK-22 不平衡、缺相、过载 【一路常开输出】

功能介绍

电流显示：在正常工作状态下（待机）循环显示三相电流值，切换间隔为3秒钟，在故障工作状态下循环锁定显示故障时的三相电流值，便于查找故障原因。

过载保护：当检测到任何一相电流超过所设定的整定电流时，保护器断开负载。

缺相保护：当检测到缺相或者严重不平衡（不平衡值超过50%）时，保护器断开负载。

不平衡保护：公式：（最大值-最小值）÷最大值×100%

例：A相20A，B相25A，C相22A，不平衡值=（25-20）÷25×100%=20%，当检测到超过设定的不平衡值，保护器动作，断开负载。

错相保护：当检测到相位错误及错相时，保护器断开负载。

上电延时：当每一次重新上电后，负载端延时输出。

技术指标

供电电源：AC220V±10% 50Hz

输出接点功率：阻性AC220V/10A

外形尺寸：125mm（长）×40mm（宽）×86mm(高)

分辨率：小于100A时0.1A，大于等于100A时1A

电流控制范围：2-125A
