产品名称：EK-01/02

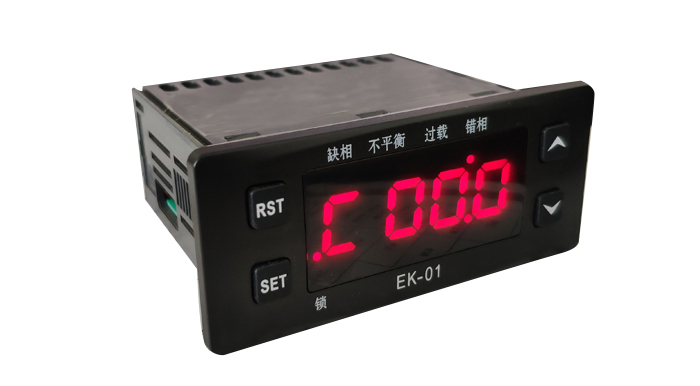

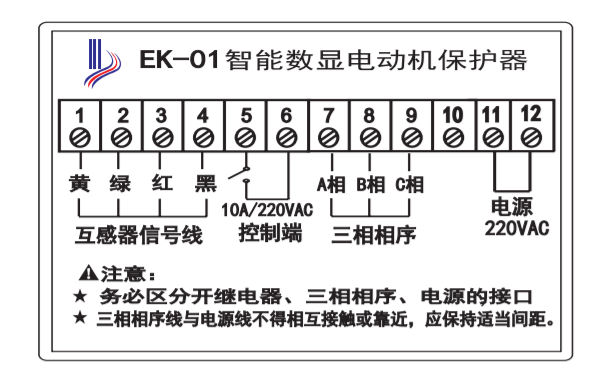

EK-01 不平衡、缺相、过载、相序（错相）保护【一路常开输出】

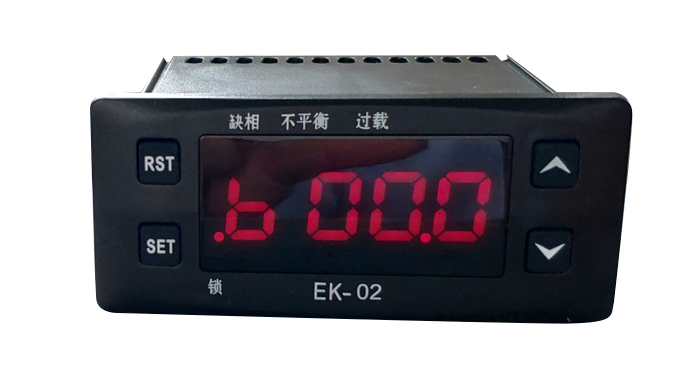

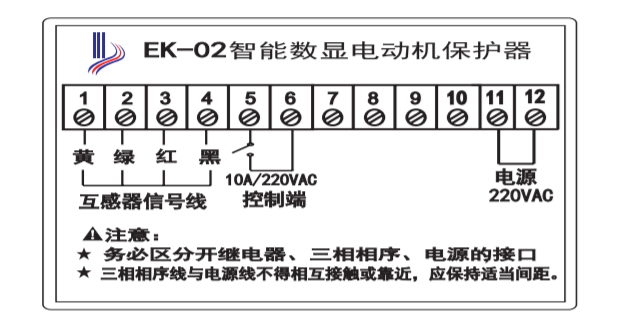

EK-02 不平衡、缺相、过载【一路常开输出】

功能介绍

电流显示：在正常工作状态下（待机）循环显示三相电流值，切换间隔为3秒钟，在故障工作状态下循环锁定显示故障时的三相电流值，便于查找故障原因。

过载保护：当检测到任何一相电流超过所设定的整定电流时，保护器断开负载。

缺相保护：当检测到缺相或者严重不平衡（不平衡值超过50%）时，保护器断开负载。

错相保护：当检测到相位错误及错相时，保护器断开负载。

上电延时：当每一次重新上电后，负载端延时输出。

操作流程说明：

一解锁：按住“set”键不放，持续3秒钟，“锁”灯熄灭，此时进入设置参数状态。

二参数设置：继续按“set”键，将在各个参数设置之间切换，按“︽“”︾“键调整参数数值大小。例：屏幕显示“1-30.0”，其中“1-”为参数代码，“30.0”为参数对应的数值。以下为参数代码对照表：

三保存参数：停留在设置参数界面不动10秒钟，系统将自动恢复为待机界面，并保存参数。或者继续按“set”键，切换到待机界面，此时为退出设置参数，并保存参数。

四查询参数：按“查询/复位”键，将依次在各参数间切换

五技术指标

供电电源：AC220V±10% 50Hz

输出接点功率：阻性AC220V/10A

外形尺寸：75mm（宽）×34.5mm（高）×85mm(深)

开孔尺寸：71mm（宽）×29mm（高）

分辨率：0.1A

测量精度：0.1A

六如何从保护状态恢复：

当发生缺相、错相时，对应故障指示灯亮，保护电路动作，断开负载，这时保护器不能自动检测、需人工回复。当发生不平衡、过载时，对应故障指示灯亮，保护电路动作，断开负载，每隔3分钟，将接通负载；如果在3次自动接通负载后仍发生保护，则保护器锁定在断开状态，并自动计时，1小时~1小时30分钟，再次自动检测，如没有发生不平衡过载，保护器恢复自动状态；如果仍然不平衡、过载，保护器继续自动循环检测；如仍不能恢复自动状态，则需人工排除故障，在自动重合闸期间也可以进行人工恢复，在任何故障状态下，只要按“复位”键即从保护锁定状态恢复
