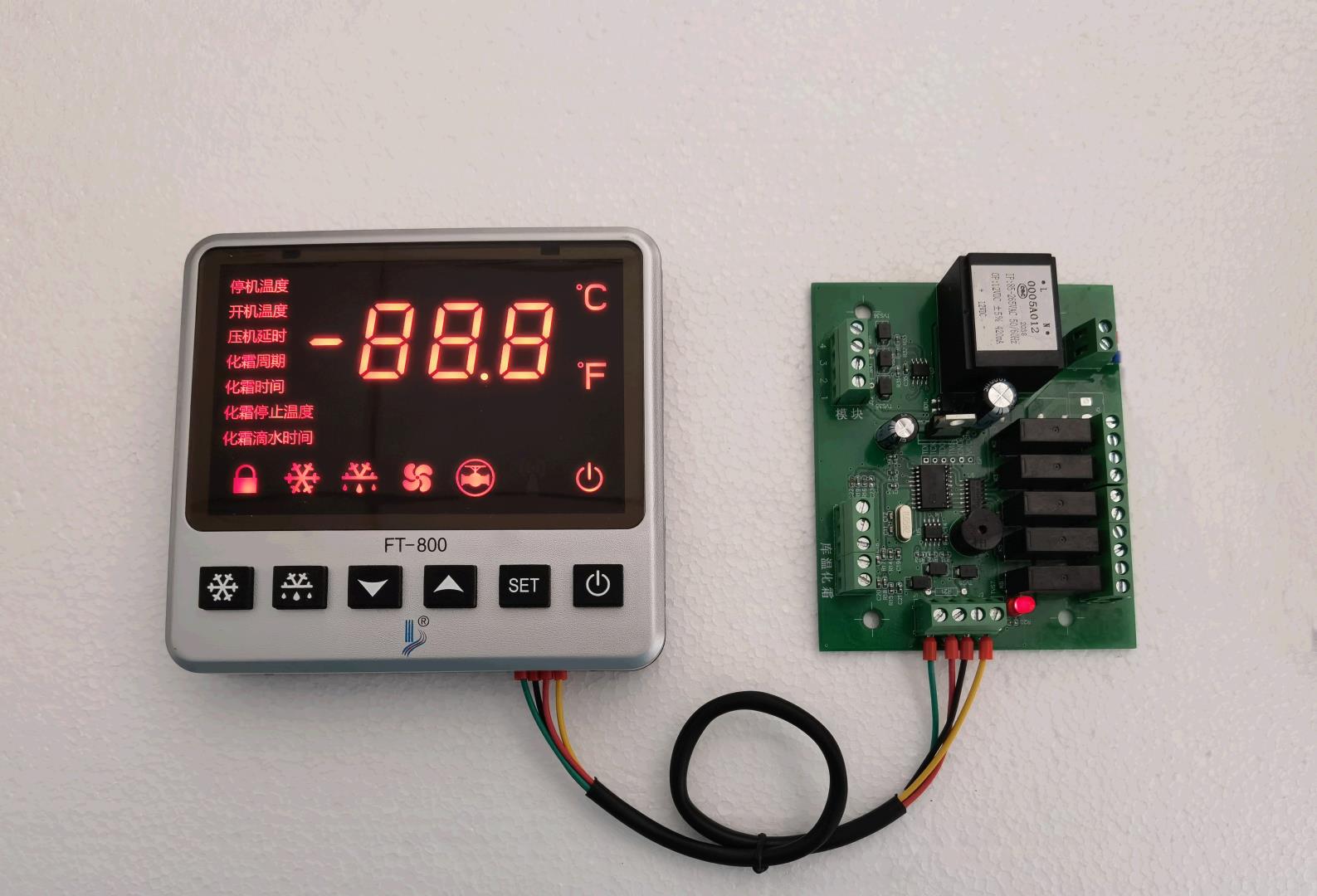

我司最新研发设计的分体温控器FT-800以正式上线。新的分体温控器具备制冷、化霜、风机、水泵和电磁阀五路控制输出，同时带有一路485通讯接口，配合我司远程中继模块可实现冷库的远程控制。

产品概述

按键直接进入查看、设置参数，多指示显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机、水泵、电磁阀、远程通讯等功能，适用于对冷库温度的控制。

主要功能

温度测量、显示、控制；温度校正；制冷、化霜、风机、水泵、电磁阀控制输出；温度超限、超量程及传感器故障报警等。

规格尺寸

1、显示板尺寸：130×120（毫米）  2、电源板尺寸：108×90（毫米）

3、整机尺寸：长×宽×深（毫米） 4、传感器线长：2米（含探头长度）

技术参数

1、工作电压：220VAC±10% 50HZ /60HZ

2、测量、控制温度范围：-50℃～85℃

3、测温精度：±1℃ 显示分辨率  0.1℃

4、制冷、化霜、风机、水泵、电磁阀输出触点容量：5A/220VAC

5、传感器类型：NTC（10KΩ/25℃，B值3435K）

6、工作环境温度：0℃～60℃

7、工作环境湿度：20%～85% 不可结露

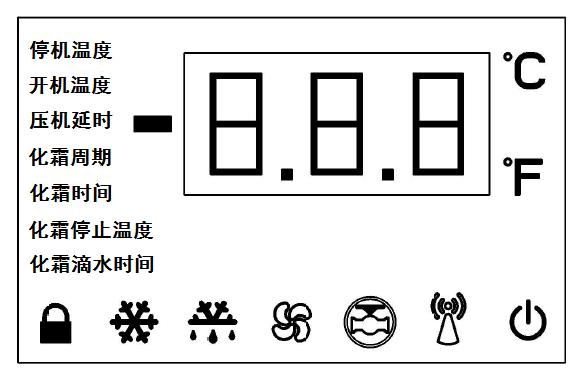

面板示意图

 运行指示灯状态表

按键说明:如图所示

制冷键\化霜键\下调键\上调键\SET键\开关键;

操作及参数说明

用户菜单

系统菜单

控制器在锁定状态下，按住“▲”5秒钟后，可以将锁定的控制器解锁，同时“锁”指示灯灭；控制器在非锁定状态下，按住“▲”5秒钟后，可以将控制器上锁，同时“锁”指示灯亮；控制器在无任何按键动作30秒后自行锁定。

    用户菜单设置：在非锁定状态下运行时，按下并立即松开“SET”键，“停机温度”指示灯亮时，则表明进入用户菜单设置，以后每按下并立即松开“SET”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。进入用户菜单后，按“▲”或“▼”键可修改显示窗里的设定参数。

  系统菜单设置：在非锁定状态下运行时，按住“SET”键持续5秒以上至显示窗显示“F1”时，则表明进入系统菜单设置。按“▲键”或“▼键”可转换参数代码项；按下并立即松开“SET”键显示相应的参数值，按“▲键”或“▼键”进行参数调整，按住“▲键”或“▼键”不放，可以进行参数快速调整；按下并立即松开“SET”键暂时存数所修改的参数数值，返回显示参数代码。参数指示灯全灭。

  在参数设置状态下按住“SET”键持续3秒以上或30秒内无按键动作，则退出参数设置状态。

“化霜”键说明：

在运行状态下，化霜时间及化霜周期设置均不为0时，在非化霜状态下且化霜传感器温度小于所设定的化霜停止温度时，按住“化霜”键持续5秒以上可进入强制化霜状态，化霜指示灯亮。

在运行状态下，化霜时按住“化霜”键5秒以上则可退出化霜状态。化霜指示灯灭。

“制冷”键说明：

    在运行状态下，在非化霜、非制冷、非化霜滴水时，当库温温度大于停机温度且小于开机温度时，按住“制冷”键持续5秒以上则可进入强制制冷状态，压缩机延时未到设定的压机延时时间时，制冷指示灯闪烁；压缩机延时超过设定的压机延时时间时，水泵指示灯亮，水泵启动，运行完设定的水泵开启充水时间后，压缩机启动。

在运行状态下，制冷时按住“制冷”键持续5秒以上则退出制冷状态。水泵延时停机，水泵指示灯灭。

蜂鸣器报警消音说明：

在运行状态下，按下并松开任意键，可消除本次蜂鸣器报警声响；

“▼”键说明：

在运行状态下，持续按下“▼”键3秒，显示窗显示化霜传感器温度，3秒后自动退出。

功能控制输出

1）制冷控制

压缩机启动条件（同时满足下述条件）：

a）、压缩机延时超过设定的压机延时时间；

b）、水泵开启后并运行完水泵充水时间；

c）、非化霜、非化霜滴水状态下库温≥设定的开机温度时或强制制冷时或热气化霜时；

压缩机关闭条件（满足下述任一条件）：

a）、库温≦设定的停机温度时；           b）、电热化霜开始时；

c）、热气化霜结束时；                   d）、强制制冷结束时；

2）化霜控制

化霜启动条件（同时满足下述条件）：

a）、化霜时间和化霜周期设置均不为0时；

b）、化霜传感器温度小于所设定的化霜停止温度；

c）、化霜周期设定的时间到，或强制化霜开始；

化霜结束条件（满足下述任一条件）：

a）、化霜时间设置为0时；  b）、化霜周期设置为0时；

c）、化霜运行时间结束；    d）、化霜温度高于化霜停止温度；

e）、化霜时按“强制化霜”键结束化霜；

采用热气化霜前，压缩机先停机，延时后再启动化霜，保证机组系统的稳定性。热气除霜后，化霜滴水设置大于2分钟，化霜滴水结束后，压缩机才可以在满足条件的情况下启动。

3）风机控制

 风机受压缩机时间控制

 -300～-1：风机提前压缩机1～300秒启动，化霜和滴水时关闭；

 0：风机与压机同启，化霜和滴水时关闭；

 c：风机持续运转（滴水后无延时启动），化霜和滴水时关闭；

 d：风机持续运转，化霜和滴水时停止，化霜和滴水时关闭；

 1～300：风机滞后压机1～300秒启动，化霜和滴水时关闭；

4）水泵控制

开始制冷时先开水泵，水泵运行完所设定的预充水时间后，再启动压缩机。制冷结束压缩机停止后，水泵将延时一段时间停止。

5）阀门控制

压缩机开机时，阀门打开；压缩机停机后，阀门将延时一段时间(F8)关闭。

6）报警输出

在运行状态下，当发生传感器故障、传感器温度超量程、传感器温度超限时，蜂鸣器响。按下并松开任意键，可消除本次蜂鸣器报警声响；

接线图

故障代码功能表

安全规则

★危险：

1、严格区分传感器引线、电源线及输出继电器接口，不可错接，继电器不可荷；

2、所有的接线更改都必须在断开电源的情况下进行。

★警告：

本机器禁止在水中或过度潮湿的环境中使用，禁止在高温、强电磁干扰、强腐蚀性环境中使用；

★注意：

1、供电电压应与机器上标注的电压相一致，并保证供电电压的稳定性；

2、为避免可能引入的干扰，建议传感器引线与电力线保持适当距离。
