产品名称:P-608

更新时间:2019/6/9 9:18:14


产品详情

一、功能简述:

1、能够通过启停制冷压缩机与控制冷媒电磁阀,实现水温的准确控制。

2、能够根据环境温度的变化自动调节水温设定数值。

二、主要技术规格:

1、电源 :24VDC -20 /+10%

2、额定功率:小于3W。

3、继电器输出:压缩机输出继电器:16A/250VAC;电磁阀继电器:10A/250VAC

4、输入 : NTC 2 个,在25℃时,电阻为10KΩ

5、四个按钮(上、下、SET、RST)

6、三位数码管温度显示。(温度显示分辨率0.1度)

7、有按键音及报警蜂鸣器。

8、有两个状态指示灯,指示控制器工作状态。

三、温控器参数设定菜单

     (1)  温控器的可调参数如下表

次序

代码

设定项目

范  围

出厂设定

单 位

1

F0

设定温度

F9~F8

25.0

智能/恒温   模式

2

F1

温差数值

–15~5

-2.0

3

F2

制冷回差

0.1~3.0

0.8

4

F3

控制方式

0~1

1

1:智能 0:恒温

5

F4

水温超高报警

1~20

10.0

6

F5

水温超低报警

1~20

15.0

7

F6

气温超高报警

40~50

45.0

8

F7

密码

00~99

08

/

9

F8

最高设定水温

F0~40

30.0

10

F9

最低设定水温

1~F0

20.0

11

A0

加热回差

0.1~3.0

2.0

12

A1

开机报警延时

0~30

5

分钟

13

A2

开机延时

10~99

30

14

A3

状态转换延时

0~99

20

15

A4

室温温度校正

﹣5.0~5.0

0.0

16

A5

水温温度校正

﹣5.0~5.0

0.0

17

A6

系统惯性系数

2~30

08

/

18

A7

压缩机保护

0~99

60

    (2)说明

    1、其中F0-F9参数可以开放给用户调整。

    2、A0~A7参数只能由冷水机厂家调整。

    (3)调整方法如下:

    1、厂家参数调整方法

    2、同时按住▲▼键和RST键后温控器通电,三秒后显示99,按▲▼键至修改出厂设置的密码(50),按SET

  键进入菜单,可修改出厂设置,可更改(F0~A7)参数。此方式修改并保存的参数为出厂设定参数,即快速

恢复出厂设定的参数值

    3、用户参数调整方法

    先按住▲键不放,再同时按SET键五秒至显示00,此时按▲▼键选择已设定密码后(出厂设定为8),再按一下确定键,如密码正确,显示转为F0,进入设定状态。面板指示灯D1闪亮,表明现在控制器为参数设定状态。如密码错误,则返回温度显示。进入设定状态后按▲键循环依次进入选择设定项目,按键▼则按反方向循环。(只显示F0-F9)选择所设项目后再按设定键,进入下一层参数修改,显示原设定值,此时按▲▼键可修改参数值,再按设定键,则返回上一层菜单设定项目。任何时候按确定键(RST),则保存修改的参数退出参数设定状态,返回温度显示,并按新参数运行。如20秒内无按键按下,控制器也会自动退出参数设定状态,但不保存修改的参数。(在参数设定状态时,系统按原参数运行)

    4、快速恢复出厂设定

    同时按住▲▼键后温控器通电,三秒后显示rE,所有设定值恢复为出厂值,再三秒后恢复正常工作状态。

    5、查看室温

    在非设定状态下,按▼键显示室温传感器检测值,6秒后恢复显示水温。(此时D1闪动,表明显示为室温。)

    6、快速调整

    温控器正常工作时按SET键,如温控器工作在恒温模式下,面板显示F0(设定温度)的参数值,智能模式下显示F1(温差数值)的参数值。(此时面板D1闪亮,表明现在控制器为参数设定状态。)此时按▲▼键可修改设定值,再按SET键或20秒内无按键按下则不存盘退出。如按下RET键即存盘退出,新参数生效。

    四、制冷控制

冷水机工况

压缩机工况

冷媒电磁阀工况

备注

制冷

运转

截止

全功率制冷

微制冷

运转

导通

10%功率制冷

不制冷

停止

导通

无制冷、

1、以上是智能温控器控制的冷水机的三种工作状态。制冷与微制冷状态转换时间较短,(约5~10秒)可以在一分钟内转换多次。如果热负载打开时,冷水机主要工作在这两种工况,可以准确控制冷却水的温度。(实际测试时水温波动约在0.3度左右)当热负载关闭时,水温会向下超调,当达到A0设定值时,制冷压缩机停止工作。

2、   制冷压缩机工作条件:

当温度上升到水温设定值+制冷回差时,且压缩机保护延时超过设定的时间后,压缩机开始工作。当温度下降到水温设定值-制热回差时,压缩机停止工作。

3、冷媒电磁阀:

压缩机工作时,当温度降低到(等于、低于)水温设定值时,且冷媒电磁阀截止持续时间已经大于状态转换延时(A3)设定的时间,冷媒电磁阀导通.当温度上升到(高于)水温设定值以上时,且冷媒电磁阀导通持续时间已经大于状态转换延时(A3)设定的时间,冷媒电磁阀截止。当压缩机停止运行时,冷媒电磁阀导通。

4、当压缩机开始工作时(启动时),冷媒电磁阀一定处于截止状态(正常情况下,此条件都满足)。

五、水温设定值的确定:

1、温控器工作在恒温模式时,与普通的温控器一样,水温设定值恒定为F0。

2、当温控器工作在智能模式时,水温的设定值是变动的。(如下)

  当室温+F1小于F9时,水温设定值等于F9;

  当室温+F1大于F8时,水温设定值等于F8;

  当室温+F1小于、等于F8、大于、等于F9时,水温设定值等于室温+F1;

六、异常状态下的控制

1、报警显示

E1

E2

E3

E4

E5

室温超高

水温超高

水温超低

室温传感器故障

水温传感器故障

注:报警时,所有出错的代码与水温轮流显示。

2、   报警条件

参见设定代码表

E1:室温﹥气温超高报警值(F6设定值);

E2:水温﹥设定温度+制冷回差F2+水温超高报警F4

E3:水温﹤设定温度-制热回差A0-水温超低报警F5)

E4:室温传感器短路或开路

E5:水温传感器短路或开路

E2、E3要在满足开机报警延时(A1)后或在温控器上电后水温进入过目标温度段(即设定温度与设定温度+制冷回差F2之间)后报警才会有效

3、   报警时的控制状态

出现E1、E2、E3报警时,制冷制热继电器均按正常控制要求进行控制。

出现E4报警时控制器的水温设定(F0)按出厂设定运行。(如控制器工作在恒温模式,E4不报警。)

出现E5报警时,系统无论在那种状态下运行都应转变成制冷状态。

4、报警停声响

在温控器报警状态下,按任意键均可停止报警蜂鸣器声响,但报警显示要等到报警条件消除后才停止。

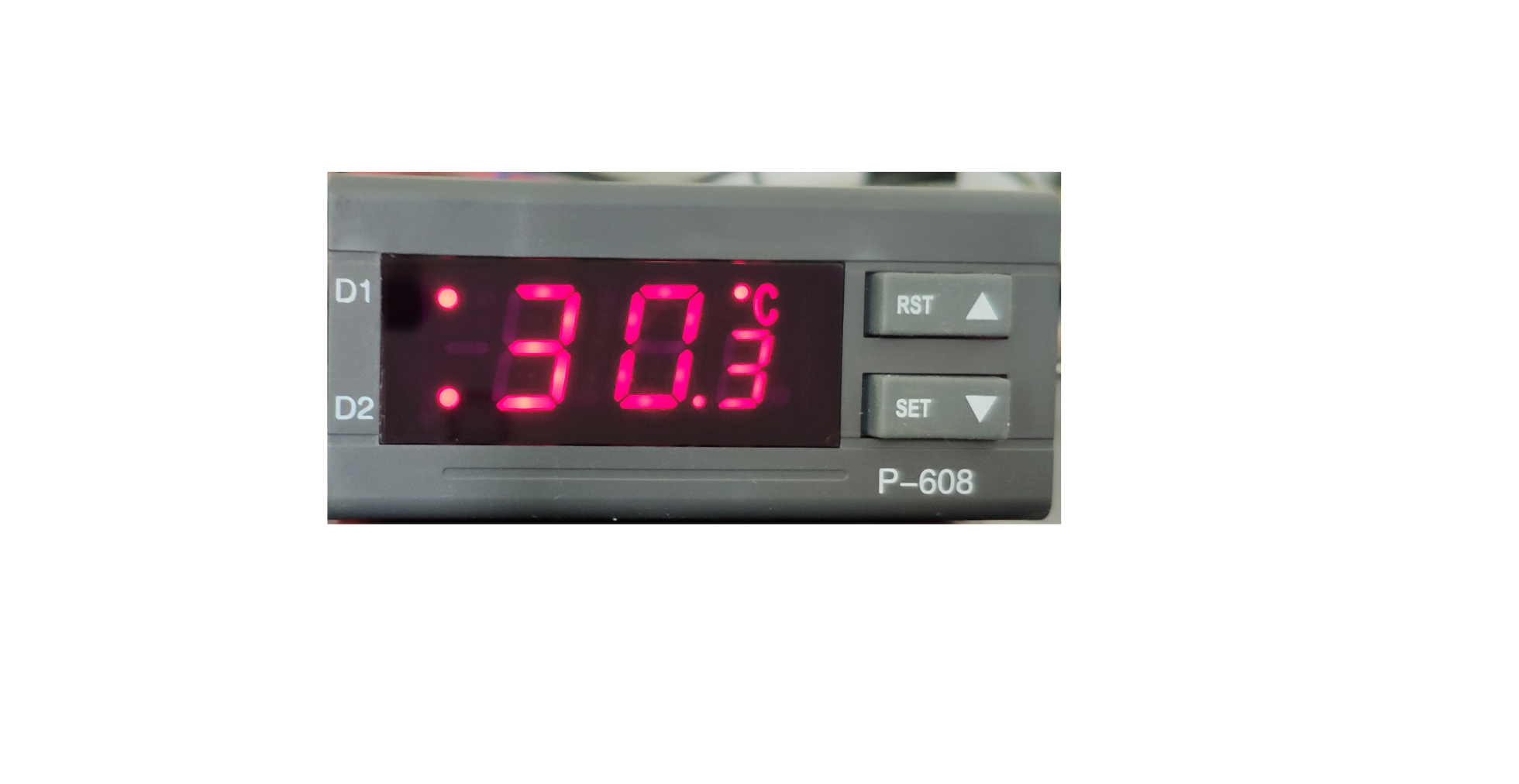

七、指示灯

上面红灯(D1)常亮,指示控制器工作在智能控制模式;

上面红灯(D1)不亮,指控制器工作在恒温模式;

上面红灯(D1)闪亮,指示控制器工作在参数设定模式或显示数值为室温;

下面红灯(D2)常亮,指示制冷状态;

下面红灯(D2)不亮,指示微制冷状态;

下面红灯(D2)闪亮,指示不制冷状态;

按键音

控制器按键按下时有按键提示音,每按下一个按键时有一短音提示.

九、上电显示

上电后显示面板应有3秒闪动同时显示指示灯及数码管(包括D1、D2、—日.日)

十、室温温度校正与水温温度校正,当显示(室温与水温)温度与实际有偏差时可调节A4,A5,进行校正 。

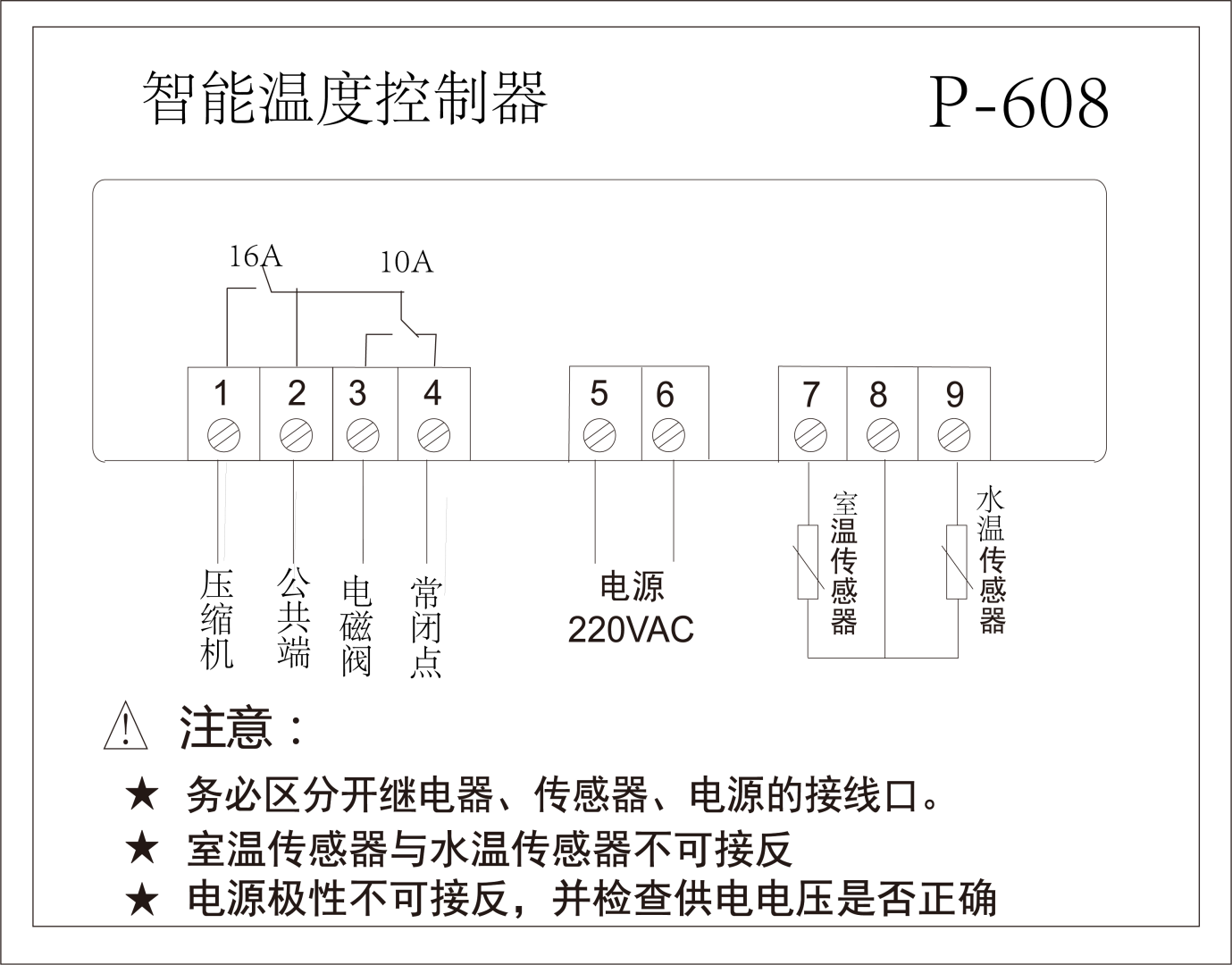

十一、接线方式:详见产品背面接线图示,严格区分电源接线的正、负极,不可接反;水温传感器与室温传感器接线位置不可调换。
