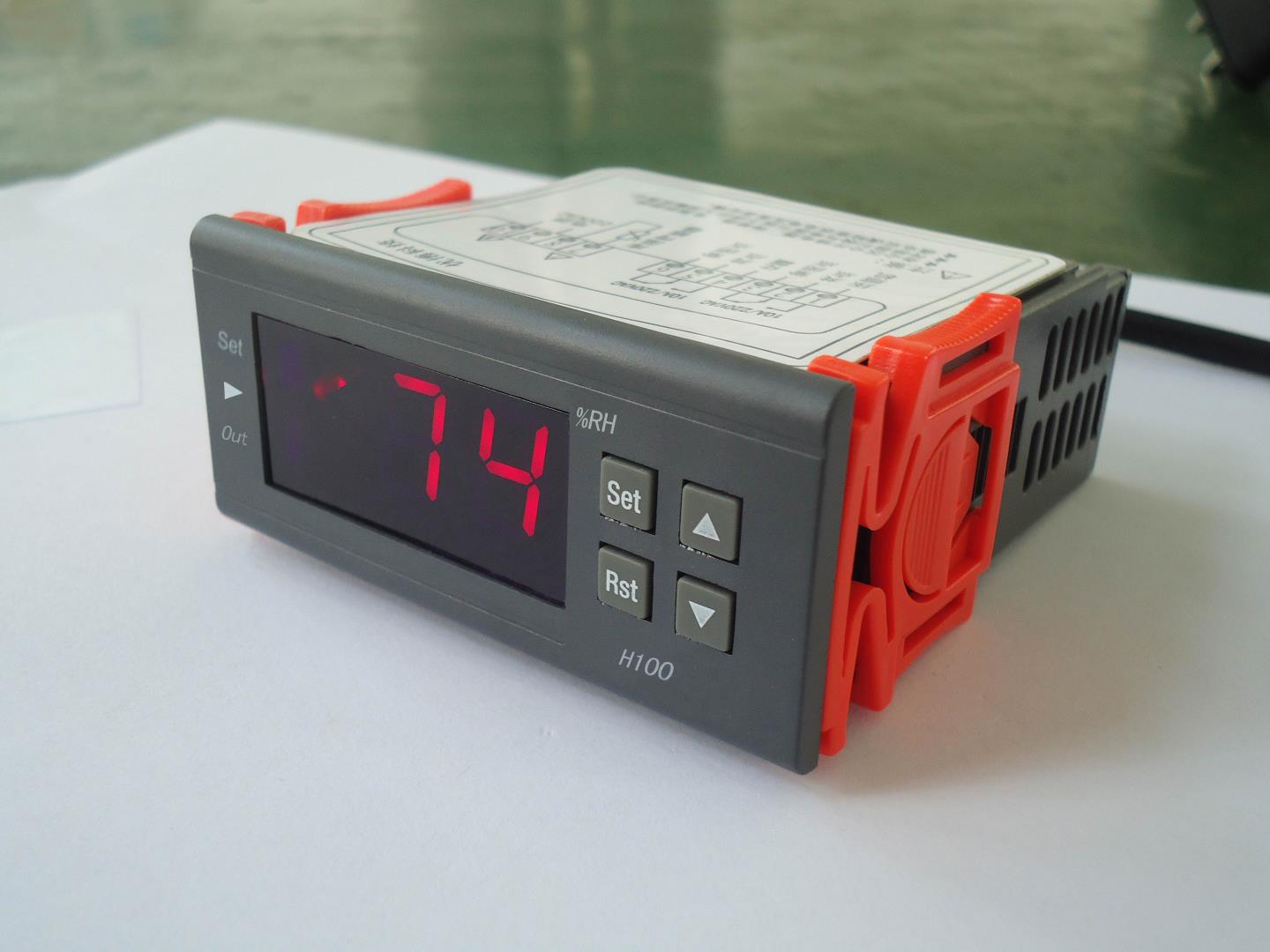

产品名称：H100

一、产品概述

H100采用集成电路式温度传感器作为感湿原件，具有灵敏度高、相应速度快、一致性好等特点，可用于相对湿度的测量、显示与控制。主要功能包括：加湿、除湿模式可转换，按照湿度设定值和回差进行湿度控制；控制输出保护延时；温度校正功能；湿度超限报警和传感器故障报警功能；传感器故障后比例开停机时间可调；键盘锁功能。

二、规格尺寸

☆ 面板尺寸：长75×宽34.5（毫米）；

☆ 安装开孔尺寸：长71×宽29（毫米）；

☆ 整机尺寸：长75×宽34.5×深85（毫米）

三、技术参数

☆ 电源：220VAC（1+10%-15%),50/60HZ

☆ 整机功耗：小于3W；

☆ 测量范围：0%RH～99%RH;

☆ 控制范围：10%RH～99%RH;

☆ 温度分辨率：1%RH；

☆ 测温精度：2.5℃时，±（5％RH+0.5字）10~40℃时，0%RH~59%RH时±（6％RH+0.5字），其     余±（8％RH+0.5字），

☆ 传感器年漂移：±0.5％RH

☆ 工作输出：接点容量220VAC,可直接驱动单相0.5HP/220VAC及以下的负载；

☆ 前面板防护等级：IP54；

☆ 运行环境温度：0℃～60℃；

☆ 存储温度：-30℃～75℃；

☆ 相对湿度：20～85％RH（无结露）。

指示灯状态说明：

按键操作说明：

查看参数设定值：

正常显示状态下，按下并立即松开▲键显示温度设定值，2秒后返回正常显示状态；按下并立即松开▼键显示湿度控制回差，2秒后返回正常显示状态。按下并立即松开▼键显示温度控制回差，2秒后返回正常显示状态。

修改参数设定值：

正常显示状态下，按住Set键持续3秒以上进入用户菜单，此时可以查看和修改“F1”~“F2”的参数设定值；同时按住Set键和▲键持续3秒以上进入管理者菜单，此时可以查看和修改“F1”~“F8”参数设定值。

显示菜单项代码时，按▲键或▼键可以上翻或下翻菜单项，按下Set键显示当前菜单的参数设定值；显示参数设定值时，按▲键和▼键可以上调或下调参数设定值，按下Rst键则返回并显示下一菜单相对代码。

参数修改模式下，按住Rst键持续3秒以上则保存参数修改并返回正常显示状态，保存时出现错误则显示“Er".2秒后返回正常显示状态，30秒内没有任何按键操作则不保存参数修改并返回正常显示状态。对于具有延时或计时性质的参数，断开控制器电源并重新上电可使参数修改立即生效，而不必等待当前已进行的延时或计时周期。

键盘锁：

正常显示状态下，同时按住▲键和▼键持续3秒以上可以切换键盘锁状态，切换为键盘锁有效时显示“on”,解除键盘锁时显示“off”,2秒后返回正常显示状态。键盘锁状态保存在控制器内，保存时出现错误则显示“Er”,2秒后返回正常显示状态。

键盘锁有效时，不能进入参数修改模式并显示“on”2秒后返回正常显示状态，但可以进行其他按键操作；解除键盘锁后，可以进行正常的按键操作。

手动加湿/除湿：

正常显示状态下，当湿度测量值处于湿度设定值和回差之间，或传感器故障时，同时按住Set键和Rst键持续三秒以上可手动切换加湿/除湿输出

修复系统数据：

机器通电时，首先检查参数设置是否正确。如果检查到错误，则显示“Er".此时按任意键将恢复默认参数设置并正常工作，建议此时重新设定参数。

控制输出：

温度控制：

控制器的工作模式设定为除湿时，湿度高于或等于设定的温度值+湿度控制回差时控制输出开启，低于或等于设定的温度值时控制输出关闭；控制器的工作模式设定为加湿时，湿度低于或等于设定湿度值-湿度控制回差时控制输出开启，高于或等于设定的温度值时控制输出关闭。

温度传感器故障后，控制器按照设定的传感器故障后比例开启时间或关闭时间周期性的开启或关闭控制输出。机器通电后或控制输出关闭后运行完控制输出保护时间才允许控制输出再次开启，但传感器故障时例外。

报警：

湿度测量值高于或等于设定的湿度值+湿度超限偏差时，以及低于或等于设定的湿度值-湿度超限报警偏差时，发出湿度超限报警并闪烁显示当前湿度测量值，湿度回落到正常范围后解除湿度超限报警并恢复正常显示。湿度测量值超出显示范围后显示“HH”，湿度传感器故障后显示“EE”并报警。报警时按任意键可以手动消音，但不改变显示状态。

菜单说明：

用户菜单的范围是“F1”~“F2”；管理者菜单的范围是“F1”~“F8”
