产品名称:EC-5080M

更新时间:2019/6/4 9:24:35


产品详情



主要功能

温度测量、显示、控制;温度校正;制冷、化霜、风机输出;温度超温及传感器故障报警等。

技术参数

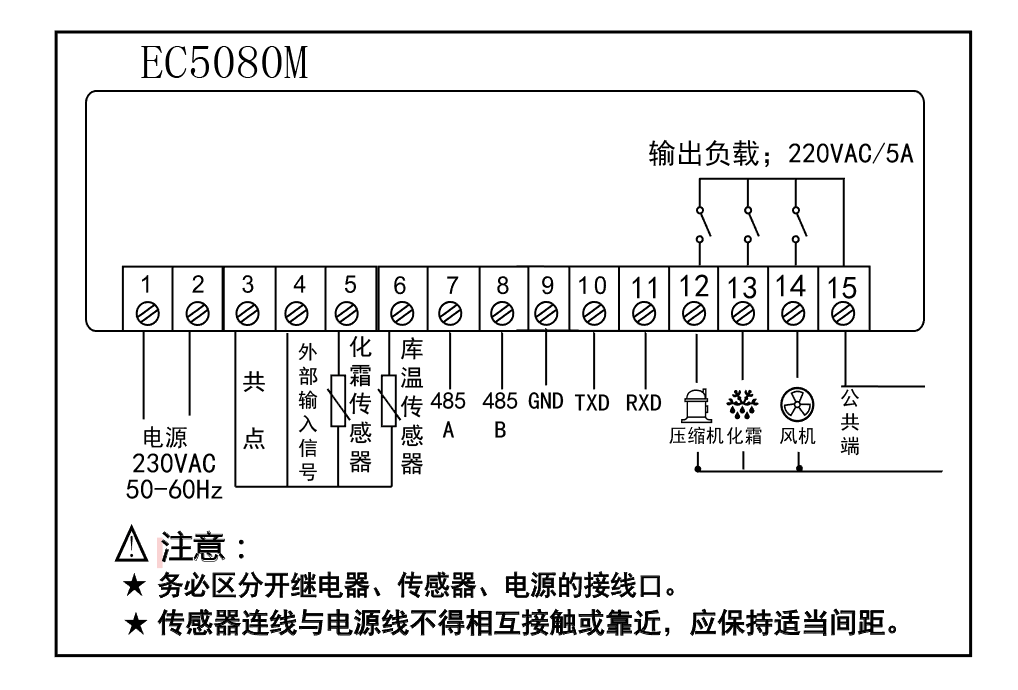

1、工作电压:220VAC±10% 50HZ /60HZ

2、测量、控制温度范围:-45~85℃测温精度:±1℃;其中0~25℃测温精度:±0.5℃; 温度显示分辨率0.1℃;

3、制冷、化霜、风机输出触点容量:5A/220VAC

4、2路传感器输入,传感器类型:NTC(10KΩ/25℃,B值3435K)

51路开关量输入,用途:设定为保护信号,比如压力开关等的保护输入,闭合为正常,断开则保护停机,显示提示代码EP。

6、1路RS485接口通讯或1路TTL接口通讯,同时存在,但是两者不能同时使用;

7、工作环境温度:-15℃~60℃

8、工作环境湿度:20%~85% 不可结露


运行指示灯状态表



指示灯

状态

表示意义

开机指示灯

压缩机停止

闪烁

压缩机延时

压缩机工作

化霜指示灯

化霜停止

闪烁

化霜滴水

化霜工作

风机指示灯

风机停止

风机工作

按键锁

非锁定状态

锁定状态

按键说明

强制化霜键;                       ▲   上调键;

锁键;                                  设置键;

电源键;                           ▼   下调键;

操作及参数说明

控制器在锁定状态下,按住“锁键”5秒钟后,可以将锁定的控制器解锁,同时“锁定”指示灯灭;控制器在非锁定状态下,按住“锁键”5秒钟后,可以将控制器上锁,同时“锁定”指示灯亮;控制器在无任何按键动作30秒后自行锁定。

    用户菜单设置:在非锁定状态下运行时,按下并立即松开“设置”键,显示窗显示“F1”时,则表明进入用户菜单设置。按“▲键”或“▼键”可转换参数代码项;按下并立即松开“设置”键显示相应的参数值,按“▲键”或“▼键”进行参数调整,按住“▲键”或“▼键”不放,可以进行参数快速调整;按住“设置”键3秒保存所修改的参数数值,返回显示参数代码。

  系统菜单设置:在非锁定状态下运行时,按住“设置”键持续5秒以上至显示窗显示“F1”时,则表明进入系统菜单设置。按“▲键”或“▼键”可转换参数代码项;按下并立即松开“设置”键显示相应的参数值,按“▲键”或“▼键”进行参数调整,按住“▲键”或“▼键”不放,可以进行参数快速调整;按住“设置”键3秒保存所修改的参数数值,返回显示参数代码。

  在参数设置状态下按住“设置”键持续3秒以上或30秒内无按键动作,则退出参数设置状态。

用户菜单:

功能

功能

设定范围

出厂设定

F01

开机温度

停机温度~+85.0℃

10.0

F02

停机温度

-40.0℃~开机温度

-10.0

系统参数:

代码

功能

设定范围

出厂设定

F03

压机延时

1~120分钟

3分钟

F04

化霜周期

1~120小时

6小时

F05

化霜时间

0~120分钟

30分钟

F06

化霜停止温度

-40.0℃~+85.0℃

10.0

F07

温度校正

-10.0℃~+10.0℃

0

F08

高温报警

F09~80.0℃

15.0

F09

低温报警

-40.0℃~F08

-15.0

F10

库温传感器故障后压缩机开启时间

01~90min

30min

F11

库温传感器故障后压缩机关闭时间

01~90min

15min

F12

化霜类型

0:电热化霜 1:热气化霜2:风除霜

0

F13

化霜周期计算方式

0:通电后控制器累积工作时间

1:通电后压机累积工作时间

1

F14

化霜滴水时间

0~120分钟

3分钟

F15

压缩机类型选择

0:普通机型 1:双绕组型

0

F16

双绕组压缩机输出间隔 F15=1时有效,代替风机输出点

0.5~1秒

0.5

F17



风机运行模式,当F15=0时有效

-300~-1:风机提前压缩机1~300秒启动,化霜和滴水时停止。

0:风机与压缩机同启同停,化霜和滴水时停止。

d:风机持续运转,化霜和滴水时停止。

1~300:风机滞后压机1~300秒启动,化霜和滴水时停止。

60

F18

温度超温报警延时

0~120分钟

30分钟

F19

通电后首次温度超温报警延时

0~120小时

2小时

F20

RS485/TTL通讯选择

0:RS485接口  1:TTL接口

0

F21

本机通讯地址

1~60

1

F22

远程/现地选择

0:现地  1:远程

0

“强制化霜”键说明:

在运行状态下,非锁定时,化霜时间设置不为0时,在非化霜状态下且化霜传感器温度小于所设定的化霜停止温度时,按住“强制化霜”键持续5秒以上可进入强制化霜状态,化霜指示灯亮。

 在运行状态下,非锁定时,化霜时按住“强制化霜”键5秒以上则可退出化霜状态,化霜指示灯灭。

“电源”键说明:

在开机状态下,持续按住“电源”键3秒关机,显示窗显示“OFF”,关闭所有输出;在关机状态下,持续按住“电源”键3秒开机,进入工作状态。

蜂鸣器报警消音说明:

在运行状态下,按下并松开任意键,可消除本次蜂鸣器报警声响;

▼”键说明:

在运行状态下,非锁定时,持续按下“▼”键3秒,显示窗显示化霜传感器温度,3秒后自动退出。

功能控制输出

1)压缩机控制

压缩机启动条件(同时满足下述条件):

a)、压缩机延时超过设定的压机延时时间;

b)、非化霜、非化霜滴水状态下库温≥设定的开机温度时或热气化霜时;

压缩机关闭条件(满足下述任一条件):

a)、库温≦设定的停机温度时;           b)、电热化霜开始时;

c)、热气化霜结束时;                   d)、风除霜开始时;

2)化霜控制

化霜启动条件(同时满足下述条件):

a)、化霜时间设置不为0时;

b)、化霜传感器温度小于所设定的化霜停止温度;

c)、化霜周期设定的时间到,或强制化霜开始;

化霜结束条件(满足下述任一条件):

a)、化霜时间设置为0时;

b)、化霜运行时间结束;

c)、化霜温度高于化霜停止温度;

d)、化霜时按“强制化霜”键结束化霜;

采用热气化霜前,压缩机先停机,延时后再启动化霜,保证机组系统的稳定性。热气除霜后,化霜滴水设置大于2分钟,化霜滴水结束后,压缩机才可以在满足条件的情况下启动。

3)风机控制

详见菜单说明;解释如下:

F15

说明

0

压缩机单点输出和风机同时存在,风机模式见F17

1

压缩机副绕组输出代替风机输出,无风机输出



4)报警

控制器有一路独立蜂鸣器警音输出。在运行状态下,当发生传感器故障、传感器温度超温报警时,蜂鸣器响。按下并松开任意键,可消除本次蜂鸣器报警声响;

5)远程控制

远程编程型程序,是通过PLC或者上位机通讯来控制继电器输出,没有自己逻辑程序。



故障代码功能表

代码

注释

E01

库温传感器没有安装好或烧坏,造成短路或开路,制冷按比例(停F11分钟开F10分钟)运行,报警蜂鸣器输出。

E02

化霜传感器没有安装好或烧坏,造成短路或开路,化霜按设定的周期和时间运行,报警蜂鸣器输出。

E03

库温传感器温度超出测量范围,报警蜂鸣器输出。

E04

化霜传感器温度超出测量范围,在查看时显示。

HHH

库温高温报警,报警蜂鸣器输出。

LLL

库温低温报警,报警蜂鸣器输出。

EP

压力保护信号点断开时



RS485 通讯协议

总则:

硬件接口 标准RS-485 接口 (接口电压 +5V)

波特率 9600

数据位 8

停止位 1

校验位 none



协议:

1. 上位机读取设定参数数据

数据格式:

字节

含义

示例(HEX)

0

从站地址

11

1

功能码

03

2

偏移地址高8

00

3

偏移地址低8

01

4

数据个数高8

00

5

数据个数低8

01

6

CRC 8

--

7

CRC 8

--

(备注:设备每个参数独立分配一个地址,均为16bit 类型数据。)



2. 下位机回复设定参数数据

数据格式:



字节

含义

示例(HEX)

0

从站地址

11

1

功能码

03

2

字节数

02

3

数据高8

00

4

数据低8

64

5

CRC 8

--

6

CRC 8

--



3. 上位机修改下位机参数

数据格式:

字节

含义

示例(HEX)

0

从站地址

11

1

功能码

06

2

偏移地址高8

00

3

偏移地址低8

AC

4

数据高8

00

5

数据低8

64

6

CRC 8

--

7

CRC 8

--

(备注:设备每个参数独立分配一个地址,均为16bit 类型数据。)



4. 下位机回复参数修改,与接收数据一致

数据格式:

字节

含义

示例(HEX)

0

从站地址

11

1

功能码

06

2

偏移地址高8

00

3

偏移地址低8

AC

4

数据高8

00

5

数据低8

64

6

CRC 8

--

7

CRC 8

--



5. 上位机读取状态值

数据格式:

字节

含义

示例(HEX)

0

从站地址

11

1

功能码

04

2

偏移地址高8

00

3

偏移地址低8

AC

4

数据个数高8

00

5

数据个数低8

01

6

CRC 8

--

7

CRC 8

--

(备注:设备每个参数独立分配一个地址,均为16bit 类型数据。)



6. 下位机回复当前状态值

数据格式:

字节

含义

示例(HEX)

0

从站地址

11

1

功能码

04

2

字节数

02

3

数据高8

00

4

数据低8

64

5

CRC 8

--

6

CRC 8

--
